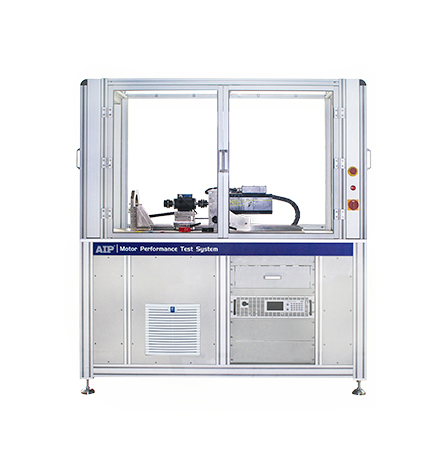

One-box電機性能測試系統

一、功能特點

1、數據量化：電機測試數據化，設置上下限實現簡單測試；

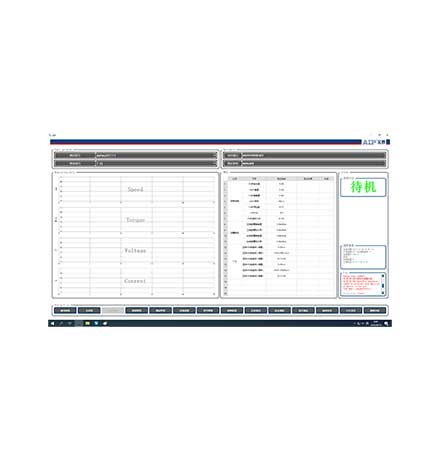

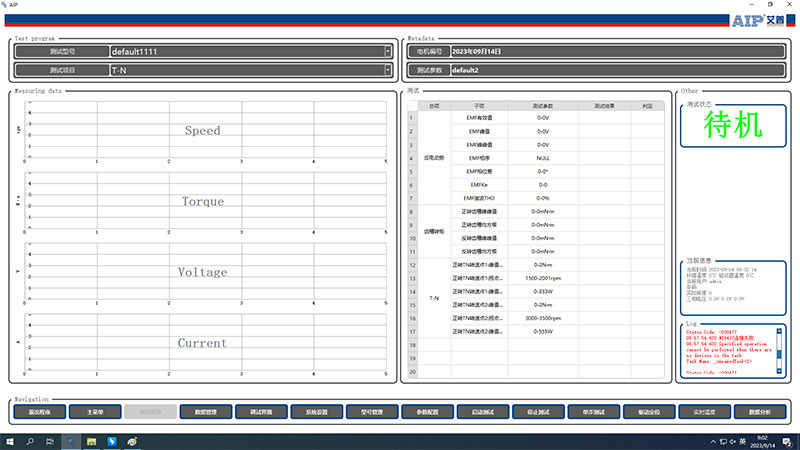

2、波形顯示：產品數據以波形形式顯示，直觀、清晰、簡便；

3、集成設計：單機及柜體多種設備結構可選，一體化架構設計方案；

4、快速夾裝：夾裝方式高效便捷，適用電機生產線人員操作，減少無用操作步驟，滿足產線生產節拍；

5、維護方便：支持智能自檢、遠程故障診斷和在線軟件升級，插板式設計，方便拆卸更換

6、使用便捷：測試系統配置專業測試軟件，Windows操作系統，內置幫助文檔，標配高性能觸摸屏和數字鍵盤；

7、接口豐富：儀表自帶USB、LAN（可轉換為RS232、RS485等）接口，支持TCP/IP網絡協議，支持PLC仿真技術，方便儀表的控制和擴展。

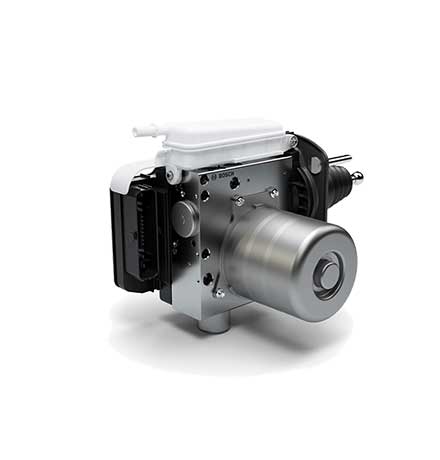

二、One-box電機是什么？

One-box電機是One-box制動系統的驅動，同時也是應用于汽車電動助力剎車系統的電機。One-box電機通過接收控制器計算出的電機應當產生扭矩的信號，由傳動裝置將該扭矩轉化為伺服制動力。伺服制動力與汽車踏板的輸入產生的輸入推桿力一起作用，在制動主缸內共同轉化為制動器輪缸液壓力來實現制動。

三、One-box電機測試方案

One-box電機測試方案有兩種：一種是實驗室用One-box電機測試系統，一種是生產線用One-box電機測試系統。

其均根據One-box電機實際進行定制測試，常見的測試項目是：齒槽轉矩、摩擦轉矩、分離扭矩、扭矩波動、拖拽扭矩、性能測試、扭矩常數、反電動勢、短路電流、電阻、電感等。
