直流無刷電機在我國隨著技術的日益成熟與完善，另受國家能耗政策的制約，傳統的交流感應電機難以滿足市場需求，所以直流無刷電機的產能得到了迅猛發展，已在航模、醫療器械、家用電器、電動車等多個領域得到廣泛應用；結構上，直流無刷電機也有轉子和定子，無刷電機的轉子是永磁磁鋼，定子是繞組線圈，結構為三相星型或三角形；直流無刷電機一般分為內置驅動板和外置驅動板兩種結構。

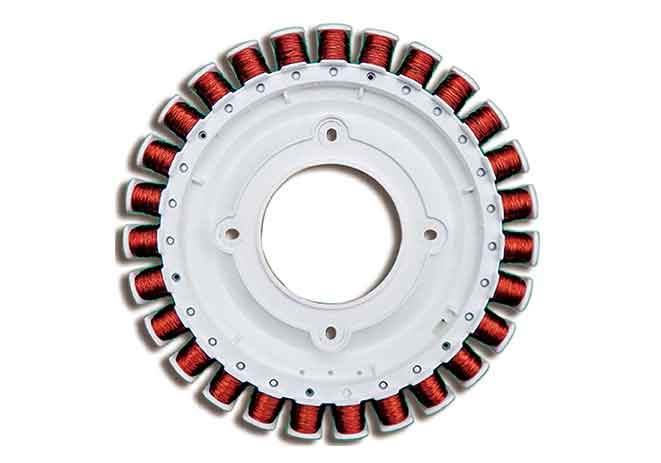

本文重點講解無刷電機定子的測試項目：

1、交流耐壓：各相線短接的狀態下與E（電機軸/端蓋/外殼）之間施加一定幅值的交流高壓，檢測回路電流是否超過預設值。

2、絕緣電阻：各相線短接的狀態下與E（電機軸/端蓋/外殼）之間施加一定幅值的直流高壓，檢測回路絕緣阻抗是否低壓預設值。

3、線圈電阻：繞組兩端施加恒定的直流信號，測出當前環境下的溫度和繞組電阻，并轉換為指定溫度下(20℃或25℃)的電阻值，具備電阻不平衡度判斷。

4、匝間耐壓：繞組兩端施加一定幅值、波形的沖擊電壓，振蕩波形與標準波形比較，比較波形之間的差異程度。

5、線圈電感：在定子繞組兩端施加一個很低的交流電壓信號，比如0.3V或0.6V或1V，比較常用的是0.6V；頻率為100Hz或120Hz或1KHz或10KHz；此時儀器采集電流信號，通過計算即可測得電感值。

6、轉向測試：通過傳感器在定子內部識別其轉向是否正確，用于檢測線路焊接或繞線不良。

艾普智能專注全球電機測試，2013年即出口無刷測試設備，經過不斷技術研發和沉淀，現已在無刷電機測試領域?qū)崿F(xiàn)多方面突破，已與威靈集團、凱邦集團、大洋集團等大型電機制造企業多批量無刷訂單合作，并取得客戶高度贊揚。

本文由專注全球電機測試的艾普智能原創編寫，版權所有，侵權必究，轉載請注明出處：www.shdannyships.com.cn
