當前位置: 首頁 >產品中心 >電機轉子測試設備

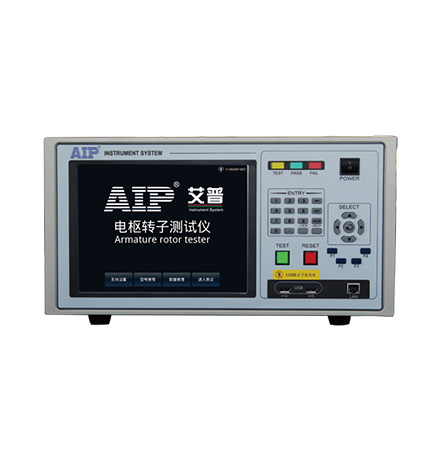

吸塵器電機轉子測試系統
產品概述:
吸塵器電機轉子測試系統滿足雙絕緣等特殊工藝電樞自動識別焊點、繞組的短路、開路、繞線錯誤、焊接不良等故障檢測,24片電樞測試時間僅需6S。
測試項目:
焊接電阻、片間電阻、跨間電阻、交流耐壓、絕緣電阻、匝間耐壓
適合電機:

吸塵器電機轉子測試系統適用于吸塵器電機電樞轉子的在線或離線檢測,如各類便攜式、有線、無線、車載等干吸(干濕)吸塵器,涵蓋有刷類和無刷類電機。

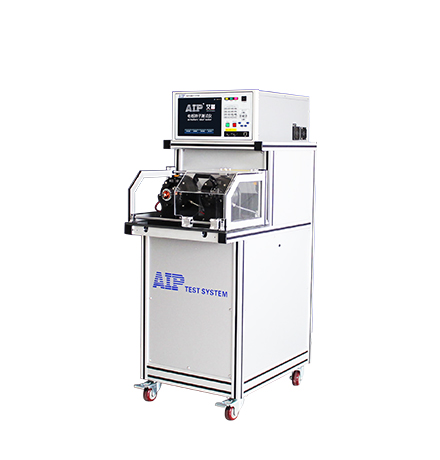

吸塵器電機轉子測試系統

一、功能特點

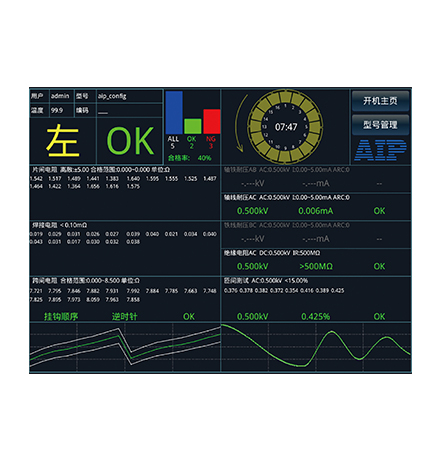

1、焊阻定位:準確定位焊接電阻錯誤的焊點,并以圖示直觀展現。

2、操作簡單:10.4寸LCD大液晶,觸摸屏、數字按鍵兩種操作模式,可隨意選擇,功能界面自帶幫助文檔。

3、開機自檢:開機自動檢測各模塊是否正常工作,問題模塊會自動報錯并提示。

4、模塊設計:各功能模塊獨立系統,可單獨工作,插板式結構,維護方便快捷。

5、遠程維護:內置網絡模塊,聯網后可遠程對設備進行維護升級,保證設備維護時效性。

6、接口豐富:設備自帶USB、LAN(可轉換為RS232或RS485)等接口,方便與工控機、自動化產線等實現接口聯動。

7、掛鉤錯位:自動檢測電樞繞線掛鉤順序是否正確,并準確指出順時針或逆時針掛錯片數。(該功能選配)

8、數據共享:設備與互聯網聯通,實現數據交互資源共享;

9、對接MES系統,測試數據可自動上傳到客戶服務器端。(該功能選配)


二、吸塵器電機電樞轉子測試流程

吸塵器電機電樞轉子的測試流程通常包括以下步驟:

1、電樞轉子測試前準備工作:根據待測吸塵器電樞轉子樣品調試好測試系統的參數。確保測試環境的安全和穩定。

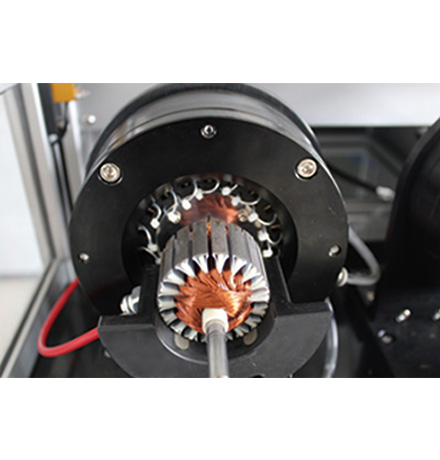

2、電樞轉子安裝:將吸塵器電機電樞轉子放置在測試設備工裝上,確保工裝內部能夠自動夾緊電樞轉子,使其處于穩定的測試狀態。

3、連接測試設備:根據測試要求,將測試設備正確連接到電樞轉子上,包括連接電阻測試線路、耐壓測試線路等。

4、進行測試:啟動電樞轉子測試系統,按照設定的參數和程序?qū)﹄姌修D(zhuǎn)子進行測試。測試項目包括焊接電阻、片間電阻、跨間電阻等,測試項目可根據實際需求進行增減。

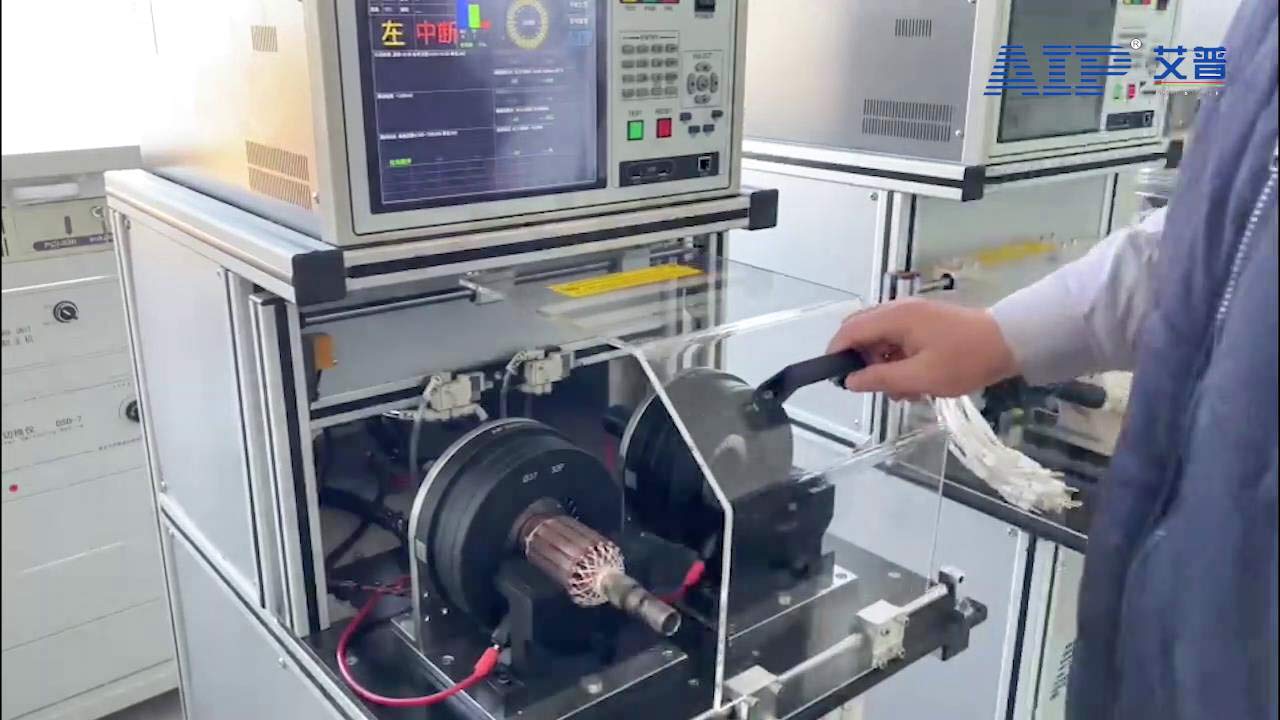

吸塵器電機轉子測試系統—AIP艾普

5、記錄與分析測試結果:在測試完成后,吸塵器電樞轉子測試系統可以自動記錄待測電樞轉子的的顯示結果,可對測試結果進行分析,判斷電樞轉子是否符合要求,是否存在故障或潛在問題。

請注意,具體的測試流程可能因吸塵器型號、電機類型以及生產廠家的不同而有所差異。因此,在進行電機電樞轉子測試時,需要與電機測試系統生產廠家進行對接,以確保測試的準確性和有效性。

型號

AIP898X系列

顯示方式

10.4寸LCD液晶顯示屏

換向器片數

3-128片可選

片間電阻

測量范圍

0.5m?-1000?

測量精度

≤±(0.5%×量程+3個字)

跨間電阻

測量范圍

0.5m?-1000?

測量精度

≤±(0.5%×量程+3個字)

焊接電阻

測量范圍

1u?-10m?

測量精度

≤±10u?(片阻≤10?)
(5片以上,6片10線制平衡法)

絕緣電阻

電壓范圍

DC 500V/1000V

電壓精度

≤±(2%×設定值 +10V)

測量范圍

1一500MΩ

測量精度

≤±(2.5%×量程 +3個字)

交流耐壓

電壓范圍

0-3000V/5000V
鐵芯與繞組/軸與繞組/軸與鐵芯
單/雙絕緣電樞

電壓精度

≤±(2.5%×設定值+10V)

擊穿電流范圍

0-5/10/20mA

擊穿電流精度

≤±(2.5%×顯示值 +3個字)

匝間耐壓

電壓范圍

0-3000V

電壓精度

≤±(3%×設定值+10V)

波形限值

最小相差0.1%(波形差異)

設置沖擊間隔

可行

采樣頻率

20/40MHz(自適應)
