當前位置: 首頁 >產品中心 >電機定子測試設備

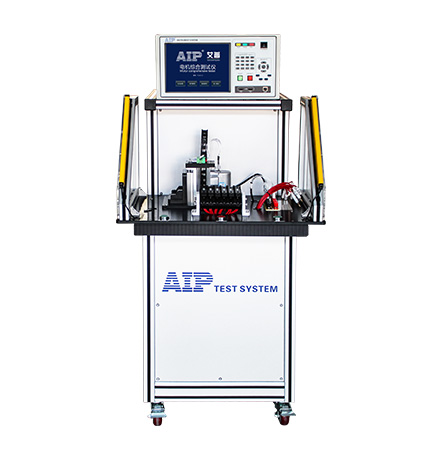

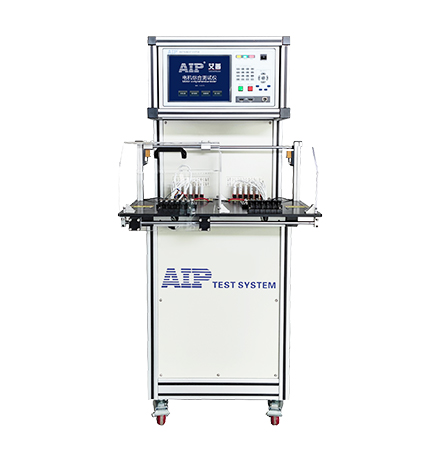

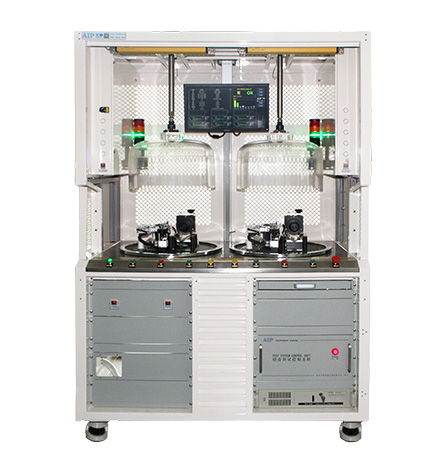

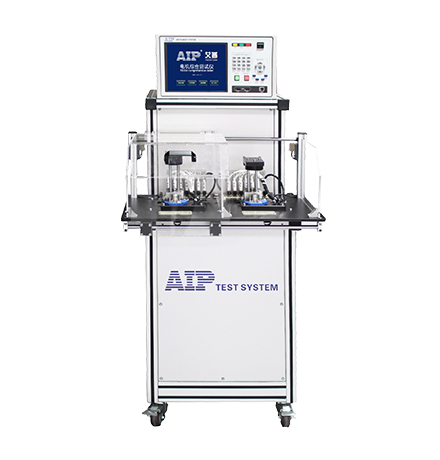

新能源汽車輔助電機定子測試系統
產品概述:
本系列產品適用于各種汽車輔助電機定子電氣性能的檢測,主要應用于新能源汽車行業,對新能源汽車雨刮電機、發電機電機、風扇電機、水泵電機、油泵電機、壓縮機電機、座椅電機、轉向電機等百余類汽車輔助電機的電氣性能參數進行高效準確測試。測試結束后給出合格或不合格結果及聲光報警提示,測試系統操作入口安裝光幕,保證操作人員安全性。
測試項目:
交流耐壓、絕緣電阻、匝間耐壓、直流電阻、線圈電感、轉向
適合電機:

主要應用于新能源汽車各類輔助電機測試,汽車雨刮電機、汽車發電機電機、汽車風扇電機、汽車水泵電機、汽車油泵電機、汽車壓縮機電機、汽車座椅電機、汽車轉向電機等新能源汽車電機。

新能源汽車輔助電機定子測試系統

一、功能特點:

項目集成:一體化結構創新設計,簡化電機測試操作工位。

高速夾裝:采用簡單高效的裝夾方案,方便產線人員操作,滿足產線生產節拍。

測試全面:兼容絕緣、耐壓、電阻、匝間、電感、轉向等測試項目。

海量存儲:測試數據海量存儲,可選擇建立千項測試數據檔案,數據查詢方便。

接口豐富:測試系統自帶USB、LAN(可轉換為RS232、RS485等)接口,支持TCP/IP網絡協議,支持PLC仿真技術,方便儀表的控制和擴展。

信息對接:測試系統支持與生產管理系統對接。

簡易維護:支持開機自檢、遠程故障診斷和在線軟件升級,插板式設計,各測試項目功能模塊獨立存放,方便拆卸更換。

使用便捷:專用測試軟件,人性化操作界面,內置幫助文檔,標配高性能觸摸屏和數字鍵盤,方便測試人員操作。


二、產品概述

本系列產品適用于各種汽車輔助電機定子電氣性能的檢測,主要應用于新能源汽車行業,對新能源汽車雨刮電機、發電機電機、風扇電機、水泵電機、油泵電機、壓縮機電機、座椅電機、轉向電機等百余類汽車輔助電機的電氣性能參數進行高效準確測試。測試結束后給出合格或不合格結果及聲光報警提示,測試系統操作入口安裝光幕,保證操作人員安全性。


三、測試項目

交流耐壓、絕緣電阻、匝間耐壓、直流電阻、線圈電感、轉向



型號

AIP891X系列

AIP9863系列

 測試項目

交流耐壓、絕緣電阻、匝間耐壓、直流電阻、轉向

交流耐壓、絕緣電阻、匝間耐壓、直流電阻、線圈電感、轉向、反電動勢、相序、霍爾特性

測試對象

直流無刷電機定子(內轉子、外轉子)

測試工位

雙工位

交流耐壓

輸出電壓設定范圍/精度

AC 200~3000V     ±(2%×設定值+10V)

擊穿電流測量范圍/精度

0.10~20.00mA      ±(2%×顯示值+5個字)

測試時間范圍/分辨率

0.5~999.9s   0.1s/步

電弧偵測

1~9級(9級為最高靈敏度)

絕緣電阻

輸出電壓設定范圍/精度

DC 500V/1000V      ±(2%×設定值+10V)

絕緣電阻測量范圍/精度

1~500MΩ            ≤100MΩ:±(3%×顯示值+0.5MΩ); >100MΩ:±(5%×顯示值+5MΩ)

測試時間范圍/分辨率

0.5~999.9s   0.1s/步

匝間測試

輸出電壓設定范圍/精度

500~3000V          ±(3%×顯示值+8V)

采樣頻率

100MHz

波形比較項目

面積、差積、電暈、相位

直流電阻測試

測量范圍及精度

10.0mΩ~20KΩ      ±(0.3%×顯示值+3個字)

測試時間范圍/分辨率

0~999s  0.1s/步

溫度補償功能

可設定

電感測試

測試頻率

100Hz\120Hz\1kHz\10kHz

測試電平

0.3V\0.6V\1V

測試范圍/基本精度

1μH~2H   0.5%

轉向

轉向判斷

正轉、反轉、不轉

反電動勢

電壓測量范圍/精度

20~200V           ±(0.5%×顯示值+0.5V)  量程可定制

轉速設置范圍

200-3000rpm       推薦反電動勢測試轉速為1000rpm

相序測試

相序判斷

A-B-C \ A-C-B

霍爾特性

VCC電源

3.00~18.00V      ±(0.5%×設定值+3個字)

高低電平范圍/精度

0.00~18.00V      ±(0.5%×顯示值+3個字)

頻率范圍

1Hz~599Hz

占空比

0.0~100.0%          ±(0.5%×顯示值+2個字)

PG/Hall波形

波形顯示
