大家都知道無刷電機主要由帶線圈繞組的定子和永磁轉子組成，但往往忽略無刷電機驅動板的重要性。

無刷電機作為將直流電能轉換為機械能的電磁裝置，無刷電機驅動板是控制電機停轉運行的元件，驅動板就是無刷電機的控制端，因此無刷電機驅動板測試也是無刷電機出廠前需要進行的測試。

一、無刷電機驅動板測試項目

無刷電機驅動板測試是檢測驅動板上各元器件是否不良，消除電機運行控制隱患，確保出廠電機安全、穩定、無故障運行的保障。

驅動板測試可以測試驅動板的空載、負載、霍爾和缺相是否正常。驅動板測試時，會先測試空載，再測試負載，不需要多次移動拆卸待測驅動板，減少測試時間。

二、無刷電機驅動板測試過程

無刷電機驅動板測試是通過無刷電機FCT綜合測試系統進行測試的。測試系統主要是由測試主機、測試工裝、工業計算機、系統控制軟件以及各功能模塊組成，一般應用于空調、汽車、風扇、風機和電動工具等無刷電機驅動板測試。

下面以空調行業無刷電機FCT測試系統為例介紹無刷電機驅動板測試過程。

1、將無刷電機驅動板與FCT綜合測試系統相連接。

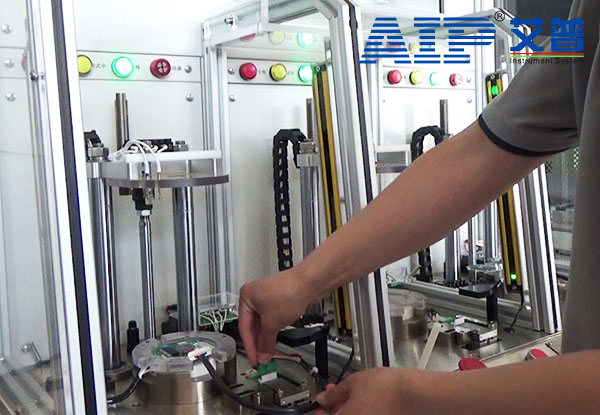

FCT綜合測試系統工裝臺上有對接插頭，將驅動板連接線與對接插頭連接，可直接進行測試。

2、撥動啟動。

常規測試系統使用綠色按鈕作為啟動方式，此臺驅動板測試系統采用撥動方式，啟動速度更快，更加方便。

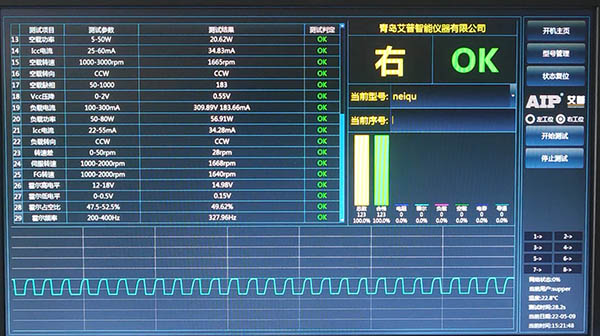

3、FCT綜合測試系統顯示屏幕顯示測試過程，得到測試結果。

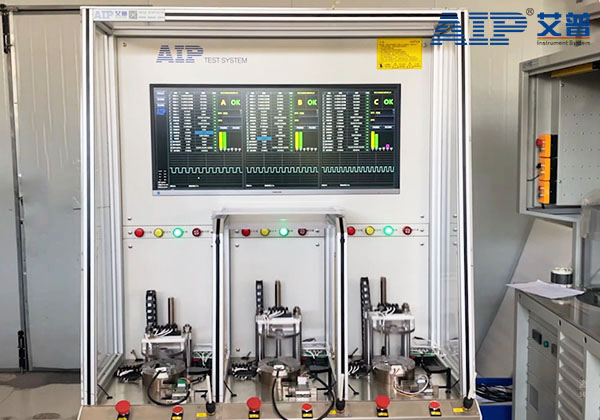

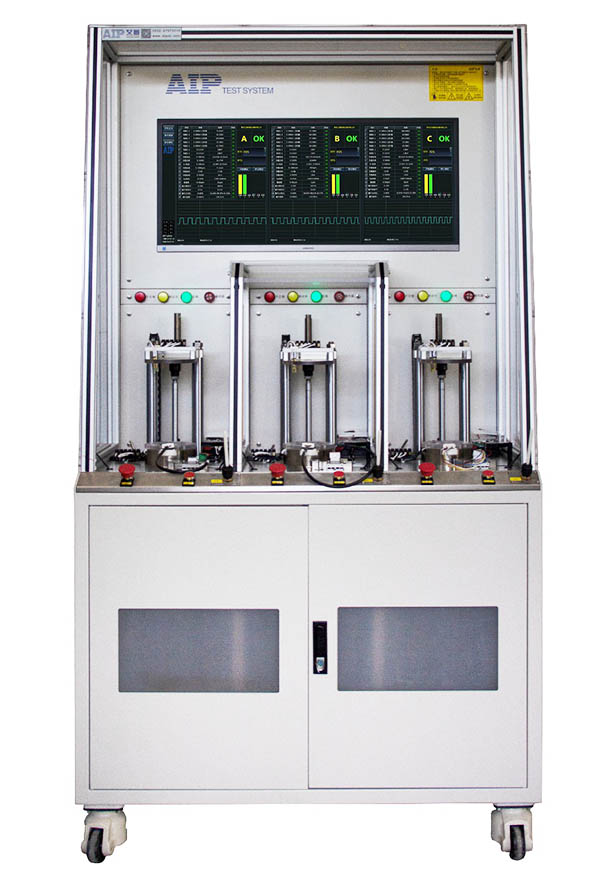

下方圖片展示的是三工位FCT測試系統，同時測試三個驅動板，單個驅動板19項測試數據同時開始測試，同時得到測試數據及測試曲線，測試效率相較于傳統測試至少高出3倍。

三、無刷電機驅動板測試優點

1、多工位并行，效率提高倍。無刷電機驅動板測試可雙工位或三工位同時進行測試，測試效率相比于單個進行提升2-3倍，增加單日測試量；

2、具備導通測試。可在測試前判斷UVW探針是否接觸良好，若顯示錯誤則不需要進行上述測試過程，減少重復測試過程；

3、一體化顯示屏。采用一體化顯示屏可同時展現三工位的測試結果，無需等待單工位測試，提高結果展示速度，提高測試效率；

4、系統自身具備良好的保護能力。若驅動板內部出現短路或線序錯誤時，通電后不會影響FCT綜合測試系統性能或燒機，系統會實現自我保護，確保應用者的系統資產安全；

5、數據存儲海量。系統可預先設定超過1000項測試檔案，可根據不同的測試電機型號將測試結果存儲在不同的EXCEL表中，完成明確的信息分類，同時可按天存儲，每天每種電機的所有測試數據都可進行存檔，方便后續售后問題處理及信息存檔；

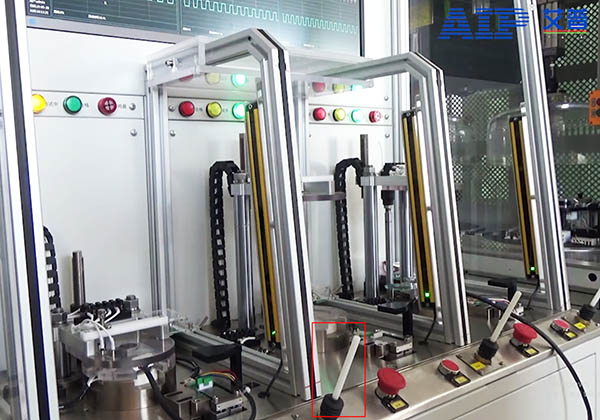

6、保證測試人員安全。FCT綜合測試系統各測試工位間采用防護擋板隔離，測試系統左右擋板裝有傳感器，若有物體進入傳感器范圍則測試設備暫停，務必保證測試過程中人員安全。

艾普智能專注全球電機測試，以上是空調行業無刷電機驅動板測試的一種測試系統，更多直流無刷電機測試解決方案于主頁中，如有任何電機測試相關問題可隨時聯系我們！
