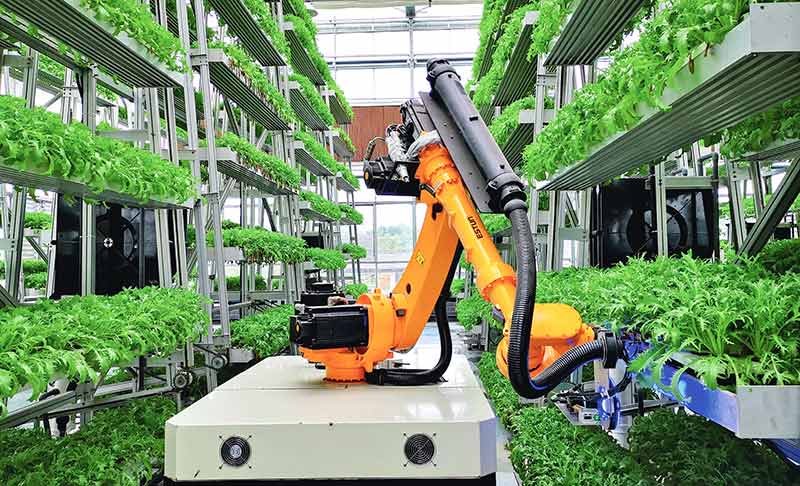

農業機器人通常需要在復雜的環境下工作，如不平坦的田地、潮濕的環境等，這對機器人的電機性能提出了更高的要求。電機作為農業機器人的核心部件之一，其性能直接影響到機器人的工作效率和可靠性。下面將介紹使用農業機器人電機測試系統對機器人電機進行測試的方法。

一、農業機器人電機測試系統的組成

農業機器人電機測試系統通常由以下幾個部分組成：

1、電機驅動控制器：用于控制電機的啟動、停止、轉速調節等操作。

2、傳感器模塊：包括扭矩傳感器、轉速傳感器、溫度傳感器等，用于實時監測電機的運行狀態。

3、數據采集系統：用于采集傳感器模塊的數據，并將其傳輸?shù)接?jì)算機進行分析。

4、負載模擬裝置：用于模擬電機在實際工作中的負載情況，如通過機械負載或電子負載來模擬不同的工作條件。

5、計算機及軟件：用于控制整個測試過程，并對采集到的數據進行分析和處理。

二、農業機器人電機測試項目

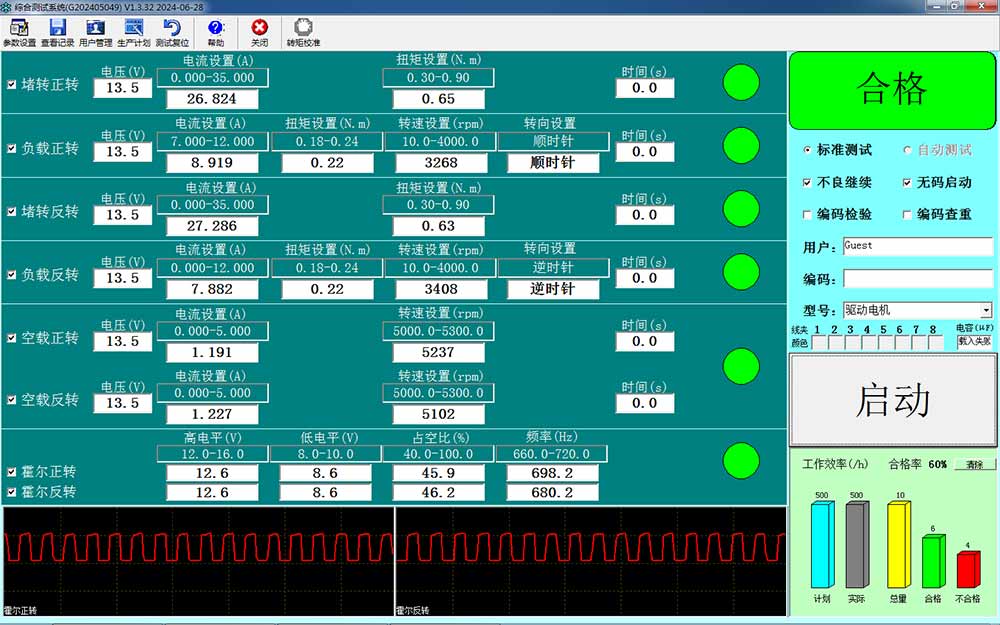

1、空載測試

空載測試是電機測試的基礎，主要用于評估電機在不帶負載情況下的基本性能。通過空載測試，可以了解電機的啟動特性、空載轉速、空載電流等參數，從而判斷電機在無負載狀態下的運行是否正常。

1.1 電機啟動性能：測試電機從靜止?fàn)顟B(tài)到穩定運行的過程，觀察其啟動是否平穩，是否存在啟動困難或啟動電流過大的現象。

1.2 電機空載轉速：測量電機在空載情況下的轉速，判斷其是否接近額定轉速。如果空載轉速過高或過低，可能表明電機設計或控制存在問題。

1.3 電機空載電流：測量電機在空載情況下的電流，評估其空載功耗。空載電流過大可能意味著電機內部存在摩擦損耗或電磁設計不合理。

農業機器人電機空載測試的結果可以為后續的負載測試提供參考，幫助判斷電機在帶負載情況下的性能變化。

2、負載測試

負載測試是電機測試的核心部分，主要用于評估電機在實際工作條件下的性能。農業機器人電機通常需要驅動機械臂、行走機構或其他執行機構，因此負載測試能夠模擬電機在實際工作中的負載情況，測試其輸出扭矩、轉速、效率等關鍵參數。

2.1 輸出扭矩：通過扭矩傳感器測量電機在不同負載下的輸出扭矩，判斷其是否能夠滿足農業機器人的工作需求。輸出扭矩不足可能導致機器人無法完成預定任務。

2.2 轉速穩定性：測量電機在負載變化時的轉速波動情況，評估其轉速穩定性。轉速波動過大會影響機器人的工作精度和穩定性。

2.3效率測試：通過測量電機的輸入功率和輸出功率，計算其在不同負載下的效率。高效率的電機能夠減少能量損耗，延長電池續航時間，這對于依賴電池供電的農業機器人尤為重要。

2.4 功率因數：評估電機在負載情況下的功率因數，判斷其電能利用效率。功率因數過低可能導致電網負載增加，影響整體系統的能效。

3、過載測試

主要用于評估電機在超過額定負載情況下的工作能力。農業機器人在實際工作中可能會遇到突發情況，如負載突然增加或卡滯，因此電機需要具備一定的過載能力，以確保機器人能夠應對這些異常情況。

4、溫升測試

主要用于評估電機在長時間運行后的溫度變化情況。電機在運行過程中會產生熱量，如果散熱不良，可能導致電機溫度過高，進而影響其性能和壽命。

5、老化測試

主要用于評估電機在長時間運行后的性能變化情況。農業機器人通常需要長時間連續工作，因此電機的耐久性是確保其長期穩定運行的關鍵。

三、農業機器人電機測試數據分析

在完成電機測試后，農業機器人電機測試系統對采集到的數據自動進行分析和處理，以評估電機的性能。

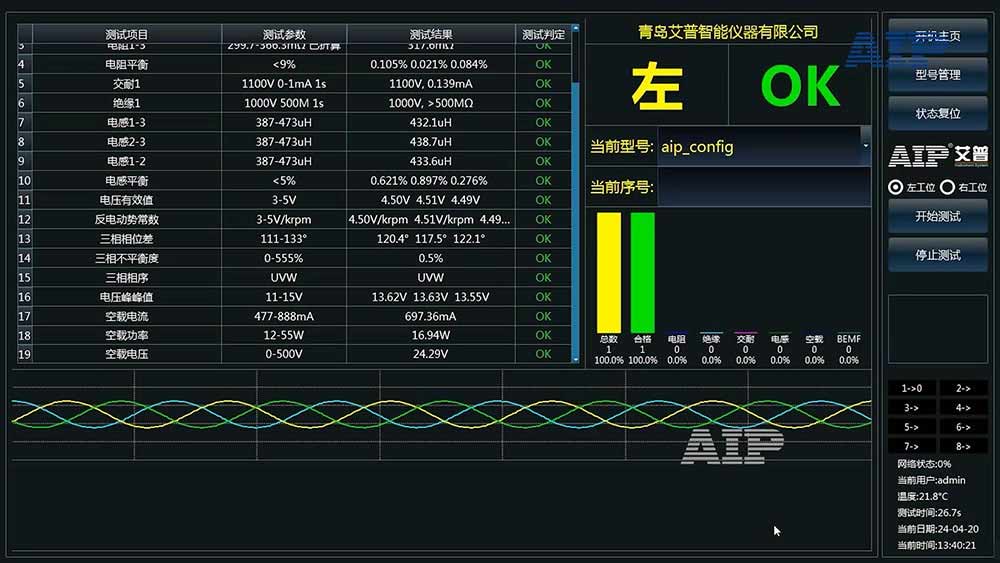

1、自動生成電機測試圖像：測試軟件自動將采集到的數據進行整理，繪制出各項參數的曲線圖，如轉速-負載曲線、效率-負載曲線、溫升曲線等。

2、性能評估：根據曲線圖評估電機的性能，如最大輸出扭矩、最高效率、溫升情況等。

3、問題診斷：如果測試中發現電機性能不達標，需要根據測試數據進行問題診斷，找出可能的原因，如設計缺陷、制造誤差等。

4、優化建議：根據測試結果提出優化建議，如改進電機設計、優化控制算法等，以提高電機的性能。
